Branchement d’un ventilateur de plafond : sécurisez le support, les fils et la mise à la terre

7 septembre 2026 Éléonore Valmorin-Serres 8 min de lecture

Le branchement d’un ventilateur de plafond demande plus qu’un simple raccordement entre fils de même couleur. Il faut d’abord vérifier la solidité du support, couper le bon circuit au tableau et identifier les conducteurs disponibles. Avec ou sans éclairage, le raccordement dépend ensuite du schéma du fabricant et du nombre de fils présents au plafond.

Table des matières

Avant le raccordement, sécuriser le circuit et le plafond

Commencez par couper l’alimentation au disjoncteur du point lumineux concerné, puis vérifiez l’absence de tension avec un testeur adapté. Mettre l’interrupteur mural sur « arrêt » ne suffit pas : il coupe généralement la commande, mais pas nécessairement tous les conducteurs présents dans la boîte.

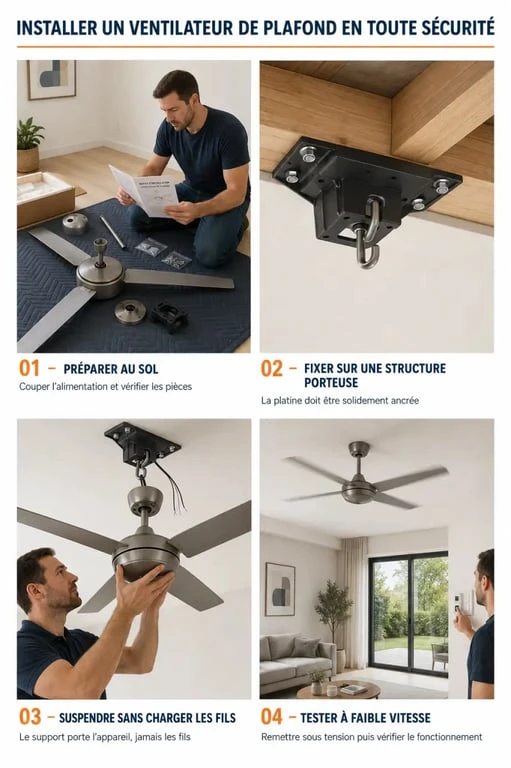

Branchement ventilateur plafond et étapes de montage sécurisé

Préparez un escabeau stable, un tournevis isolé, une pince à dénuder, des connecteurs adaptés et le testeur. Gardez la notice du ventilateur à portée de main. Elle précise les repères du moteur, du kit d’éclairage et, si le modèle en possède un, du récepteur de télécommande. Avant de toucher aux fils, repérez aussi le raccordement existant et prenez une photo une fois le circuit hors tension.

Le support doit être conçu pour supporter un ventilateur

Un boîtier prévu pour un simple luminaire ne peut pas forcément reprendre les efforts d’un brasseur d’air en rotation. Un ventilateur peut peser de 5 à 15 kg et transmettre des vibrations au plafond. La platine doit donc être fixée dans une structure porteuse ou sur un support compatible avec ce type d’appareil.

Si le plafond est fragile, ancien ou suspendu, contrôlez la fixation avant de poursuivre. Un boîtier DCL qui paraît peu robuste n’est pas automatiquement adapté. Dans ce cas, mieux vaut faire vérifier l’installation par un électricien qualifié plutôt que de faire reposer le poids et les vibrations du ventilateur sur un support inadapté.

Assembler au sol pour limiter les manipulations en hauteur

Montez au sol les éléments autorisés par la notice : tige de descente, cache, étrier et, selon le modèle, corps du moteur. Ne fixez les pales et le luminaire qu’au moment indiqué. Cette préparation réduit le poids tenu à bout de bras et limite le risque de pincer un fil pendant la pose.

Sur un plafond incliné, vérifiez également que la rotule ou l’adaptateur du ventilateur accepte l’angle du plafond. Si le modèle prévoit une tige d’extension, utilisez uniquement une pièce compatible avec l’appareil.

Reconnaître les conducteurs sans se fier aveuglément aux couleurs

Dans une installation domestique récente, le bleu correspond habituellement au neutre et le vert-jaune à la terre. La phase est souvent rouge, marron, noire ou d’une autre couleur, à l’exclusion du bleu et du vert-jaune. Une rénovation, une ancienne installation ou une modification antérieure peut toutefois ne pas respecter ces repères.

Le code couleur ne remplace jamais l’identification du circuit et la lecture de la notice. Un fil ne doit pas être raccordé uniquement parce que sa couleur semble correspondre à celle d’un autre conducteur.

Conducteur	Rôle habituel	Point de vigilance
Bleu	Neutre	À raccorder à la borne neutre indiquée sur le ventilateur.
Vert-jaune	Terre de protection	À relier à la borne de terre de l’appareil lorsqu’elle est présente.
Rouge, marron, noir ou autre couleur	Phase ou retour de commande	À identifier avant tout raccordement, sans supposer sa fonction.
Fil repéré lumière sur l’appareil	Alimentation du kit d’éclairage	Son repère varie selon les fabricants : suivez le schéma fourni.

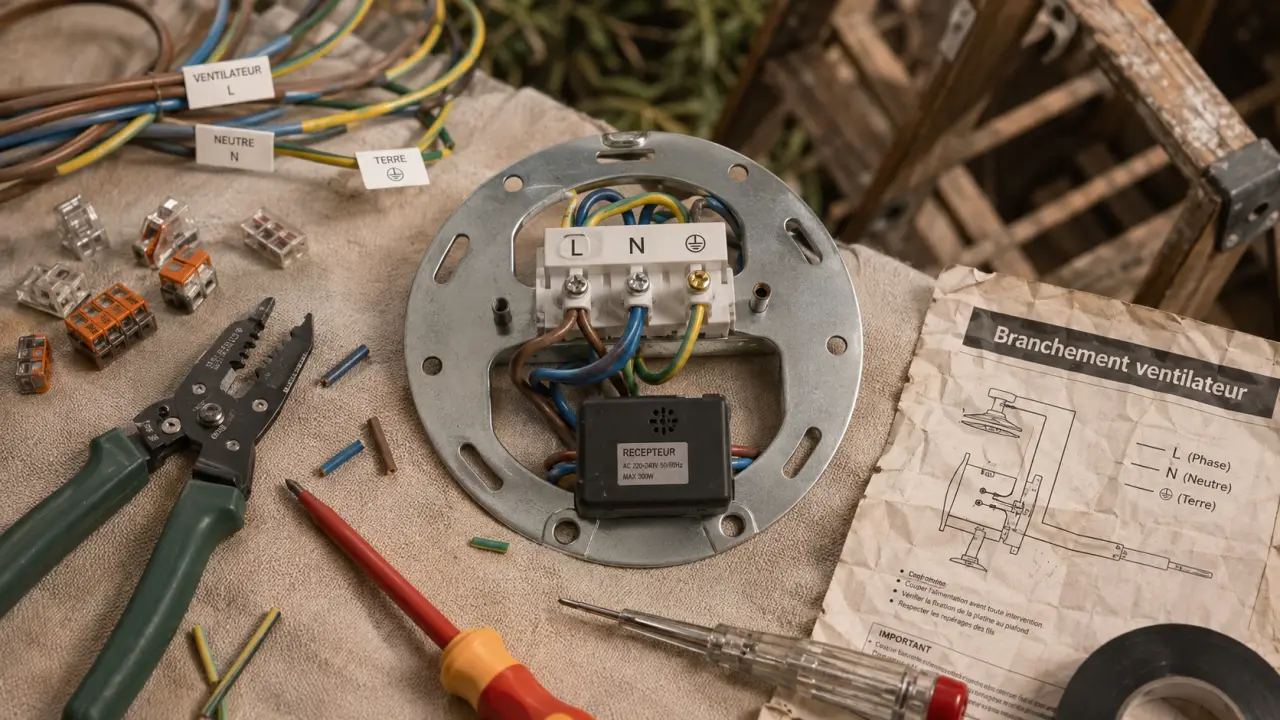

Du côté du ventilateur, les fils peuvent avoir des couleurs ou des étiquettes différentes de celles du plafond. Lisez les marquages du bornier : « L » désigne fréquemment la phase, « N » le neutre et le symbole de terre la protection. Le repère exact reste celui indiqué par le fabricant.

Sur un moteur DC avec télécommande, un récepteur peut s’intercaler entre l’alimentation et le moteur. Les fils venant du plafond se raccordent alors d’abord à l’entrée du récepteur, et non directement au moteur. Ne supprimez pas ce boîtier et ne modifiez pas son câblage sans suivre le schéma du modèle.

Branchement ventilateur plafond : choisir entre commande commune et séparée

La différence entre un raccordement à 3 fils et à 4 fils concerne surtout la possibilité de commander séparément le moteur et la lumière. Comptez les conducteurs réellement disponibles au plafond, en distinguant la terre des conducteurs actifs. Avant de retirer un raccordement existant, repérez chaque fil et, si possible, photographiez-le hors tension.

NF C 15-100 : les règles essentielles pour une installation sûre — Découvrez les exigences de la norme de référence pour concevoir, rénover et sécuriser une installation électrique domestique.

Une seule phase pour le moteur et l’éclairage

Si le plafond fournit un neutre, une terre et une seule phase commandée, le moteur et l’éclairage peuvent être alimentés ensemble, uniquement si le schéma du fabricant l’autorise. Les deux entrées de phase prévues pour le moteur et la lumière sont alors regroupées sur cette même arrivée avec un connecteur adapté.

L’interrupteur mural commande l’ensemble. Selon le modèle, la télécommande ou les tirettes du ventilateur permettent ensuite de régler séparément la vitesse et l’éclairage. Cette solution ne crée pas une commande murale indépendante pour chaque fonction : elle utilise une alimentation commune à l’arrivée.

Deux retours de commande pour dissocier les fonctions

Avec un neutre, une terre et deux phases commandées, une commande murale double peut piloter indépendamment le ventilateur et l’éclairage. Une phase est raccordée à l’entrée du moteur, l’autre à l’entrée de la lumière, en respectant exactement les repères de l’appareil.

Cette configuration permet d’éclairer la pièce sans lancer le ventilateur, ou de faire fonctionner le ventilateur sans allumer la lumière. Ne reliez jamais deux fils du plafond « pour essayer ». Un mauvais pontage peut rendre une commande inopérante ou provoquer un défaut.

Considérez le plafond comme une zone technique où peuvent cohabiter une alimentation permanente, un retour d’interrupteur, une terre et parfois un ancien fil devenu inutilisé. Repérez, isolez et étiquetez les conducteurs non employés avant de les ranger. Un fil libre doit rester correctement isolé dans un connecteur, jamais replié nu dans la boîte.

Raccorder proprement, puis refermer sans écraser les fils

Fixez solidement la platine de montage au plafond, conformément aux préconisations du fabricant.
Suspendez temporairement le ventilateur à son crochet ou à son étrier, s’il en possède un. Le poids de l’appareil ne doit pas reposer sur les fils.
Raccordez la terre, puis le neutre et enfin la ou les phases, selon la configuration retenue et le schéma fourni.
Utilisez les connecteurs fournis ou des bornes adaptées à la section des conducteurs. Chaque connexion doit être ferme, sans cuivre apparent.
Rangez les fils avec précaution dans la boîte d’encastrement, sans forcer sur le récepteur de télécommande ni coincer un conducteur sous le cache.
Posez le fleuron ou l’enjoliveur, puis montez les pales et le kit d’éclairage dans l’ordre prévu par la notice.

La mise à la terre ne doit pas être négligée lorsqu’une borne est prévue sur le ventilateur. Elle participe à la protection en cas de défaut électrique sur les parties métalliques. Si le plafond ne comporte aucune terre alors que le ventilateur en requiert une, ne contournez pas ce point. Faites contrôler l’installation avant la mise en service.

Avant de refermer complètement le cache, vérifiez que les connecteurs sont bien maintenus et qu’aucun fil ne subit de traction. Le cache doit se positionner sans forcer. Un fil écrasé ou une connexion mal serrée peut provoquer un échauffement, un dysfonctionnement ou un déclenchement du disjoncteur.

Tester le ventilateur et corriger les défauts sans prendre de risque

Après avoir vérifié que le cache est en place et que personne ne se trouve sous les pales, rétablissez le disjoncteur. Testez d’abord l’éclairage, puis les vitesses du moteur et les commandes murales ou la télécommande. Le fonctionnement doit être progressif, stable et silencieux.

Vérifiez aussi que les pales restent correctement alignées et que le ventilateur ne se déplace pas sur son support. Un premier essai à faible vitesse permet de repérer plus facilement une vibration ou un bruit anormal avant d’augmenter la vitesse.

Les symptômes qui imposent de couper immédiatement le courant

Coupez le disjoncteur sans attendre en cas d’odeur de chaud, de bourdonnement inhabituel, d’échauffement du cache, de déclenchement du disjoncteur ou de lumière qui clignote. Effectuez ensuite les vérifications uniquement hors tension.

Si le problème persiste, n’insistez pas. Un électricien pourra contrôler le circuit, le bornier, le support et la compatibilité d’un éventuel variateur avec le ventilateur. Ne remettez pas l’appareil sous tension pour multiplier les essais lorsque l’origine du défaut reste inconnue.

Oscillation, cliquetis et lumière absente

Une oscillation provient souvent d’une platine insuffisamment serrée, de pales mal vissées ou déséquilibrées. Contrôlez chaque vis et utilisez le kit d’équilibrage fourni si nécessaire. Vérifiez aussi que le ventilateur est correctement adapté à l’angle du plafond.

Si le moteur tourne mais que l’éclairage ne s’allume pas, contrôlez l’ampoule ou le module LED, le connecteur du kit lumineux et la commande dédiée. Si rien ne démarre, revenez au repérage des phases et au schéma de raccordement. Le défaut se trouve fréquemment dans le câblage ou la commande, plutôt que dans le ventilateur lui-même.
