Permis de construire : quels plans fournir pour constituer un dossier complet ?

13 août 2026 Éléonore Valmorin-Serres 4 min de lecture

Le dépôt d’un dossier de permis de construire est une étape administrative décisive pour tout projet immobilier. La qualité et la précision des plans fournis forment le socle de l’instruction par le service urbanisme de votre mairie. Une erreur de représentation ou un manque de détail entraîne souvent une demande de pièces complémentaires, ce qui retarde le lancement de vos travaux.

Table des matières

Les plans obligatoires : comprendre la logique du dossier

Le dossier de permis de construire, généralement déposé via le formulaire CERFA 13406, repose sur une série de pièces nommées « PCMI » (Permis de Construire pour une Maison Individuelle). Ces documents servent à vérifier la conformité de votre projet avec le Plan Local d’Urbanisme (PLU) ou le Règlement National d’Urbanisme (RNU).

Chaque plan remplit une fonction précise. Certains situent le projet dans son environnement, tandis que d’autres détaillent l’implantation, la volumétrie et l’insertion paysagère. Pour garantir une instruction fluide, respectez les échelles demandées et fournissez des documents lisibles et cotés.

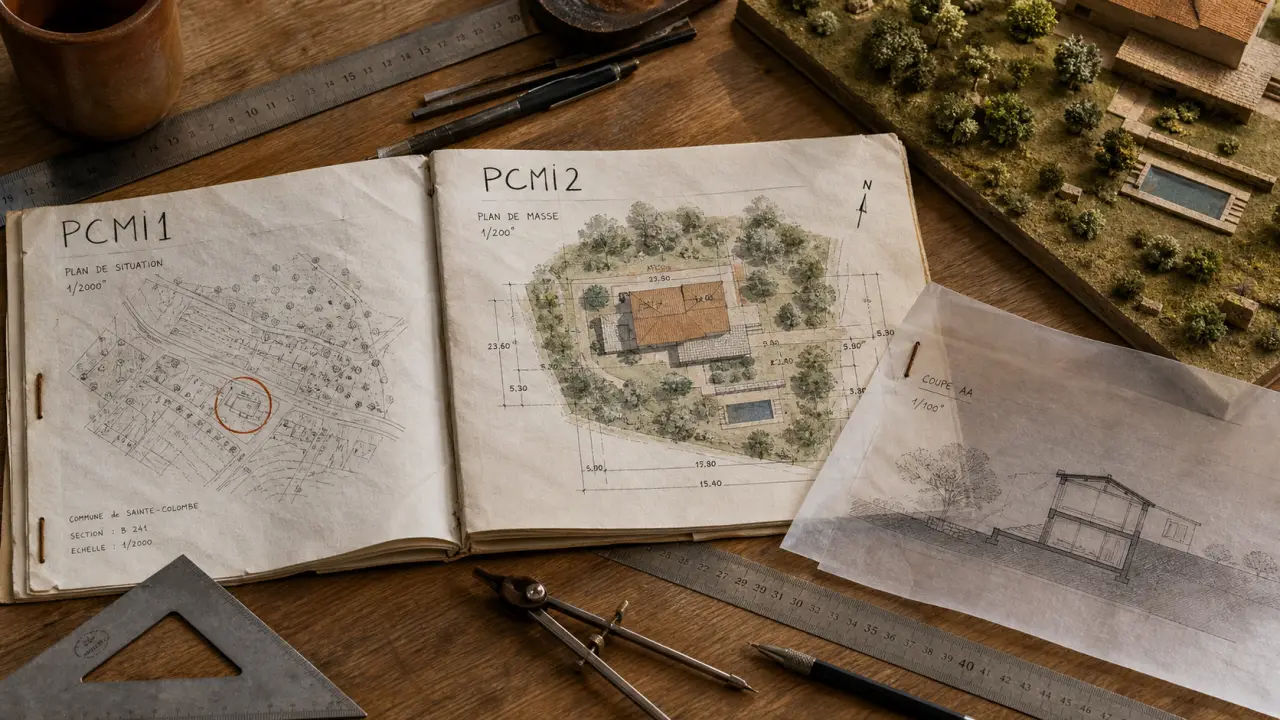

Document	Rôle principal	Échelle recommandée
PCMI1 : Plan de situation	Localiser le terrain dans la commune	1/5 000 à 1/25 000
PCMI2 : Plan de masse	Implantation, réseaux et limites	1/100 à 1/500
PCMI3 : Plan de coupe	Profil du terrain et hauteur du projet	1/50 à 1/100
PCMI5 : Façades et toitures	Aspect extérieur et matériaux	1/50 à 1/100

Le plan de situation (PCMI1) et le plan de masse (PCMI2)

Le plan de situation est la première pièce du dossier. Il permet au service instructeur de localiser précisément votre parcelle au sein de la commune. Il identifie les accès à la voie publique et les éventuelles zones de protection. Une capture d’écran d’un logiciel de cartographie en ligne suffit, à condition que le terrain soit clairement délimité.

Formulaire officiel de demande de permis de construire (Cerfa 13406) — Téléchargez le formulaire Cerfa nécessaire pour déclarer vos travaux de construction ou d’agrandissement de maison individuelle.

Le plan de masse est le document le plus technique. Il doit faire apparaître :

L’implantation exacte de la construction par rapport aux limites séparatives.
Les réseaux existants (eau, électricité, assainissement) et leurs points de raccordement.
Les zones de stationnement prévues.
La gestion des eaux pluviales et les espaces végétalisés.

La précision de ce plan démontre que votre projet respecte les marges de recul imposées par le PLU.

Le plan de coupe (PCMI3) et le plan de façades (PCMI5)

Le plan de coupe permet de visualiser l’impact vertical de votre projet. Il représente le terrain avant et après travaux, ainsi que la hauteur de la construction par rapport au sol naturel. C’est ici que l’instructeur vérifie le respect des hauteurs maximales autorisées au faîtage.

Le plan de façades et toitures illustre l’aspect extérieur de la future construction. Il montre les ouvertures, les matériaux de façade (enduit, bardage, pierre) et le type de couverture (tuiles, ardoises, zinc). Ce plan reflète l’aspect visuel final de votre maison, incluant les dimensions des menuiseries et les coloris envisagés.

Considérez chaque plan comme un pivot de votre stratégie de conformité. En ajustant la cohérence entre le plan de masse et le plan de coupe, vous créez une continuité logique qui facilite le travail de l’instructeur. Cette cohérence transversale, où chaque mesure sur le plan de masse trouve son écho dans les hauteurs du plan de coupe, évite les interprétations contradictoires sources de refus.

Documents complémentaires et cas particuliers

Certains projets nécessitent des pièces additionnelles. Le document d’insertion graphique (PCMI6) est souvent requis pour montrer comment le bâtiment s’intègre dans le paysage environnant. Il s’agit généralement d’un photomontage ou d’une modélisation 3D.

D’autres documents peuvent être exigés selon la nature de votre terrain ou de votre projet :

Photographies du terrain (PCMI7 et PCMI8) : elles documentent l’état initial du site, de près comme de loin.
Attestation thermique : pour les constructions neuves, elle prouve la conformité avec la réglementation environnementale en vigueur.
Dossier de démolition : si votre projet implique la destruction d’une structure existante.
Justificatif de servitude : en cas de passage sur un terrain privé ou de partage de réseaux.

Quand faire appel à un professionnel pour ses plans ?

La loi autorise les particuliers à réaliser eux-mêmes leurs plans, mais le recours à un architecte ou à un dessinateur spécialisé devient obligatoire lorsque la surface de plancher totale dépasse 150 m². Même en dessous de ce seuil, faire appel à un expert reste une option pertinente.

Un professionnel possède l’expertise nécessaire pour interpréter les subtilités du PLU, comme les zones inondables (PPRI) ou les secteurs protégés par les Architectes des Bâtiments de France. Confier son dossier à un expert permet de sécuriser le projet, de gagner du temps lors de l’instruction et de réduire le risque de refus administratif. Si vous n’êtes pas familier avec les logiciels de CAO ou les normes de cotation, l’investissement dans un accompagnement professionnel garantit la pérennité de votre projet immobilier.
